シンプルな構造＆新素材採用で安心した
各個別張力
◯二系統の力で構成、多数の鋼球をロールの状態に並べた
強固なロック＆PAT.側面圧力 空圧式
◯張力範囲は最小～最大は、1ピッチ張力2N～55N外径100mmで計測。
(下表参考資料参照下さい)
◯紙管内面キズ発生皆無＆紙粉発生皆無
(スチールボール式の誇れる最大のメリット)
◯優れた生産性を提供します、巻上り製品の取出しは鋼球により
コロガリ軽く取出せます。
◯駒巾は自由に製作可能、標準品は3インチ用。(φ40mm、2インチ. 4インチ. 5インチ. 6インチ.製作出来ます)
◯巻き太り重量でオートテーパーテンション機能あり。信号のやりとりは不要、変速モーターと
パウダークラッチは細かいシート変更操作が簡単に出来ます、そして精密減圧弁があれば良い。
ロック解除付もあります。６ｲﾝﾁ用金具は3ｲﾝﾁフリクション巻取軸のｱﾀﾞﾌﾟﾀｰとしても使用出来ます｡
樹脂管もＯＫです。
◯中芯軸の太さは、3インチ紙管用で最大軸径はφ60mm迄、最大軸長さ2660mmまで実績があります。
◯ダストクリーン機能搭載品、
特別なクリーンルーム仕様は中空の中心軸の複数個所の穴よりバキュームで微細なチリを吸い取る
単純な方法です、１例として家庭用掃除機の中程度で充分、
連続仕様は工業用200W以上の
ターボファンの吸い込口に接続する、但しクリーンルームの空気圧は補正要。
この機能はオプションです。ファンとダクト及び回転ジョイントです。

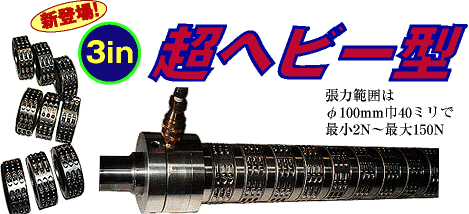

上写真：各個別フリクション巻取軸１
特 長
（１）スリーブ式各個別フリクション巻取軸は、φ40ミリのミガキ鋼の中芯軸を用意すれば簡単に装着できます。
スリーブごと横方向の取付け位置の移動ができます。(詳細図面は図面集欄を御参照下さい)
（２）新設機械そして御使用中のスリッター機械への採用は製造年代に関係なく巻上製品は美しい端面、
安定した巻固さ、そして機械は蘇る、巻上り製品は最新鋭機と同等品。
（３）御使用中の板バネ式フリクション巻取金具の交換は、本品と取替えるのみで、中芯軸、トルク板、
コイルバネは現状品をそのまま、用います。巻上がり製品は美しく巻き硬さ、端面寸法は正確です。
（４）最大張力、耐久力への挑戦：箔入りラミ製品の硬巻きには実績在り：構造はシンプル。
微細張力～超最大張力を維持、ご採用時のコストを最重点視。１例として板ばね式との交換は、
単品でご提供できるフリクション巻取金具はコストを格安に供給。
メンテはほとんど不要。 取出が軽く、紙粉が出ない。
（５）最新鋭スリッター機導入迄の少量多品種のスリット作業で、いま見直し注目されているのは、
この各個別フリクション巻取軸＆単品フリクション巻取金具。必ず生産の向上に寄与します。
(写真1)
（６）本品を使用する事によりスリット加工技術の収益向上に貢献します。
<<< 左写真1：単品フリクション巻取金具 (径3インチ、巾25mm、軸径40mm)
こちらよりフリクション巻取金具集とフリクション巻取金具の動きが
御覧いただけます。
全て解消 ！
